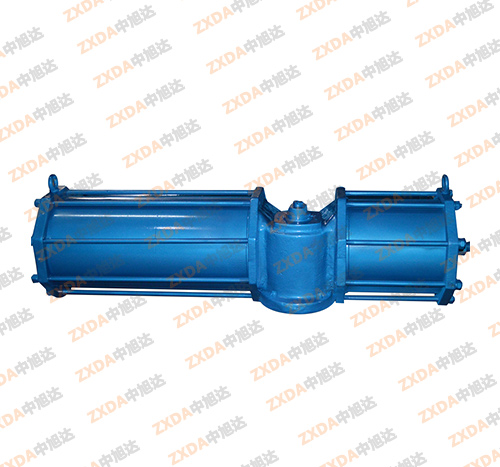

AWS單作用氣動執行器
技術參數
■ 產品名稱：AWS氣動執行器
■ 產品類別：氣動執行器
■ 基本設計：氣動雙氣缸雙活塞撥叉式傳動機構
■ 型號規格：AWD=雙作用式；AWS=單作用式（彈簧復位）
■ 輸出扭矩大：分為雙作用式和單作用（彈簧復位），兩個分體氣缸，輸出扭矩大，動作靈活平穩；
■ 回轉角度：雙作用式=90° 單作用式=90° 從兩端可調節角度-5°~+5°
■ 使用壽命長：活塞桿鍍硬鉻，有很好的抗磨性，所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數。
■ 適用范圍廣：該氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥。
雙作用式輸出扭矩
| 型號規格 |
氣源壓力（MPa) |
| 0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
| AWD13 |
515 |
620 |
770 |
930 |
1080 |
| AWD17 |
950 |
1270 |
1590 |
1910 |
2230 |
| AWD20 |
2150 |
2870 |
3580 |
4300 |
5020 |
| AWD28 |
5150 |
6860 |
8580 |
10300 |
12020 |
| AWD35 |
10120 |
13500 |
16870 |
20250 |
23620 |
| AWD40 |
13220 |
17630 |
22040 |
26450 |
30860 |
單作用式輸出扭矩
| 型號規格 |
彈簧扭矩 |
氣源壓力（Mpa) |
| 0.4 |
0.5 |
0.6 |
| 最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
| AW13S |
230 |
430 |
180 |
330 |
330 |
540 |
490 |
700 |
| AW17S |
330 |
670 |
600 |
930 |
920 |
1290 |
1230 |
1573 |
| AW20S |
1190 |
1980 |
880 |
1670 |
1600 |
2390 |
2320 |
3110 |
| AW28S |
2080 |
3820 |
3040 |
4880 |
4860 |
6490 |
6480 |
8210 |
| AW35S |
4380 |
8070 |
5420 |
9110 |
8800 |
12490 |
12180 |
15860 |
外形尺寸
| 型號 |
L |
L1 |
m |
H |
C |
D |
f |
d |
I |
f |
p |
b |
t |
J |
g |
| AW13/13S |
640/858 |
538 |
201 |
266 |
□100 |
□132 |
4-M16 |
42 |
37 |
80 |
4 |
12 |
3.5 |
35 |
1/4" |
| AW17/17S |
827/1090 |
675 |
270 |
348 |
160 |
190 |
8-M16 |
50 |
60 |
120 |
4 |
14 |
3.5 |
66 |
3/8" |
| AW20/20S |
1162/1430 |
850 |
350 |
425 |
200 |
232 |
8-M16 |
64 |
74 |
140 |
4 |
18 |
4 |
78 |
1/2" |
| AW28/28S |
1380/1845 |
1155 |
460 |
527 |
280 |
218 |
8-M20 |
85 |
100 |
220 |
4 |
25 |
5 |
84 |
1/2" |
| AW35/35S |
1860/2605 |
1670 |
545 |
440 |
300 |
350 |
8-M24 |
105 |
100 |
220 |
10 |
28×2 |
6.4 |
- |
1/2" |
| AW40 |
1860 |
930 |
545 |
440 |
300 |
350 |
8-M24 |
105 |
100 |
220 |
10 |
28×2 |
6.4 |
- |
1/2" |
零件材質
| 序號 |
名稱 |
數量 |
| 1 |
箱體 |
1 |
| 2 |
撥叉 |
1 |
| 3 |
轉軸 |
1 |
| 4 |
隔板 |
2 |
| 5 |
活塞 |
2 |
| 6 |
缸體 |
2/3 |
| 7 |
缸蓋 |
2 |
| 8 |
活塞桿 |
1 |
| 9 |
彈簧 |
1/2/4 |
| 10 |
彈簧杠 |
1 |
| 11 |
銷軸 |
1 |
| 12 |
滾套 |
2 |
| 13 |
彈擋圈 |
2 |
| 14 |
無油軸承 |
2 |
| 15 |
O型圈 |
2 |
| 16 |
導向環 |
2 |
| 17 |
O型圈 |
2 |
| 18 |
O型圈 |
2 |
| 19 |
O型圈 |
2 |
| 20 |
鎖緊螺母 |
2 |
零件材質表二
| 序號 |
名稱 |
數量 |
序號 |
名稱 |
數量 |
序號 |
名稱 |
數量 |
序號 |
名稱 |
數量 |
| 21 |
彈性擋圈 |
1 |
26 |
彈性擋圈 |
1 |
31 |
鎖緊螺母 |
12 |
21 |
彈性墊圈 |
8 |
| 22 |
減磨墊圈 |
1 |
27 |
平鍵 |
1 |
32 |
平墊圈 |
2 |
22 |
平墊圈 |
8 |
| 23 |
O型圈 |
1 |
28 |
O型圈 |
2 |
33 |
O型圈 |
2 |
23 |
雙頭螺栓 |
8 |
| 24 |
O型圈 |
1 |
29 |
定位銷 |
2 |
34 |
調節螺釘 |
2 |
24 |
|
|
| 25 |
減磨墊圈 |
1 |
30 |
緊定螺釘 |
1 |
35 |
螺母 |
8 |
25 |
|
|
相關附件
■ 雙作用執行器：對閥門開啟和關閉的兩位式控制。
■ 單作用執行器（彈簧復位）：在電路、氣路切炬或有故障時，自動關閉閥門。
■ 雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能（可提供防爆型）。
■ 單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開（可提供防爆型）。
■ 限位開關回訊器：遠距離傳送閥門開或關位置的信號（可提供防爆型）。
■ 電氣定位器：根據電流信號（4-20mA）的大小對閥門的介質流量調節控制（可提供防爆型）。
■ 氣動定位器：根據電流信號（標準0.02-0.1Mpa）的大小對閥門的介質流量調節控制。
■ 電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用（可提供防爆型）。
■ 氣學有所長上理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件起潤滑作用。
■ 手操機構：自動控制在不正常情況下可以手動操作閥門的啟閉。
安裝維護
1、 氣動執行器可與閥門直接安裝聯接，也可通過支架與接頭進行安裝聯按，聯接緊固件不得松動。
2、 保證執行器輸出軸與閥桿安裝的同軸度，并轉動靈活，無爬行現象。
3、 聯接管道、接頭、附件等應清潔干凈。
4、 電磁閥排氣口始終向下，當向上或水平時，應連接彎管，使排氣口向下。
5、 調試前應確認空氣管道通暢，氣壓、電壓、信號等符合要求。
6、 壓縮空氣應經過過濾、干燥、露點-15°C以下要除濕。
7、 調試時電磁閥應開到自動位置。
8、 氣動操作時，應斷開手動裝置，手動操作時應斷開氣動裝置。
9、 執行器上安裝的各種附件，應分別參照使用說明書進行調試。
10、正常工作情況下每月檢查一次，每年檢修一次。
