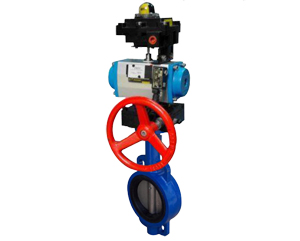

AT氣動蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
1.本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2.密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優的密封性能,具有耐腐蝕,使用壽命長等特點。
3.碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4.大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5.本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6.驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
| 公稱通徑DN（mm） | 50-600 | |||
| 公稱壓力PN（MPa） | 0.6 1 1.6 2.5 4 8.4 10 | |||
| 公稱壓力 Ps（MPa） | 強度試驗 | 0.9 1.5 2.4 3.15 6 9.5 15 | ||
| 密封試驗 | 0.7 1.1 1.76 2.75 4.4 7.04 11 | |||
| 材料代號 | C | P | R | |
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12MoTi |
| 球體 | WCB | 1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密 封圈 | 增加聚四氟乙烯或?qū)ξ痪郾?/td> | |||
| 填 料 聚四氟乙烯或柔性石墨 | ||||
| 適用工況 | 適用介質 | 水、蒸氣、油品 | 硝酸類 | 醋酸類 |
| 適用溫度 | 橡膠：≤130℃ 四氟：≤150℃ | |||
| 執行器 | 型 號 | AT系列 | ||
| 氣源壓力 | 0.4~0.7 Mpa | |||
